Инструкции для серверов

Настройка сети Outline

Outline — это бесплатное ПО с открытым исходным кодом, с помощью которого можно развернуть собственную персональную сеть для безопасного доступа в Интернет. Outline использует протокол shadowsocks.

В инструкции рассмотрим, как развернуть Outline на сервере Timeweb Cloud.

Шаг 1. Заказ сервера

Создайте новый сервер в разделе «Облачные серверы» панели управления.

  1. Кликните «Добавить».

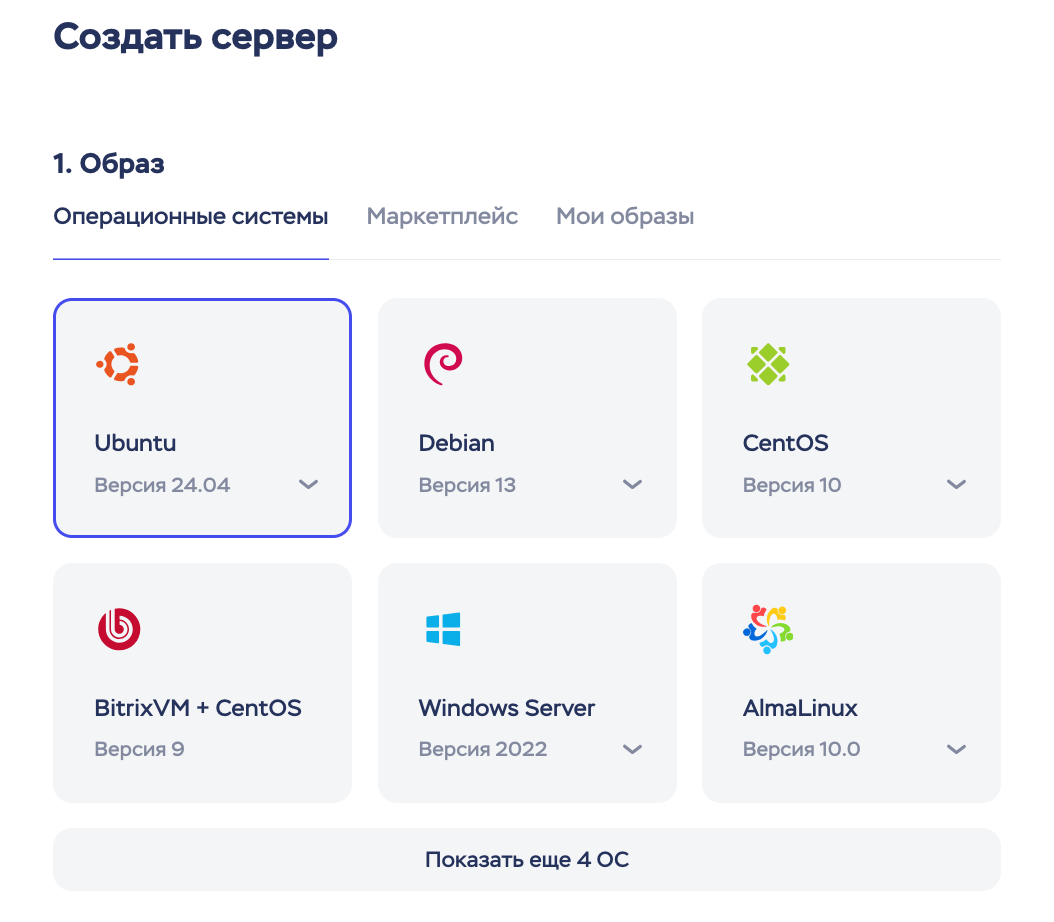

  2. Выберите ОС. Outline можно установить на любую Linux-систему, но мы тестировали эту инструкцию для Ubuntu 20.04, поэтому установим ее.

Bd3dfee9 6665 4783 B489 214876ff564b

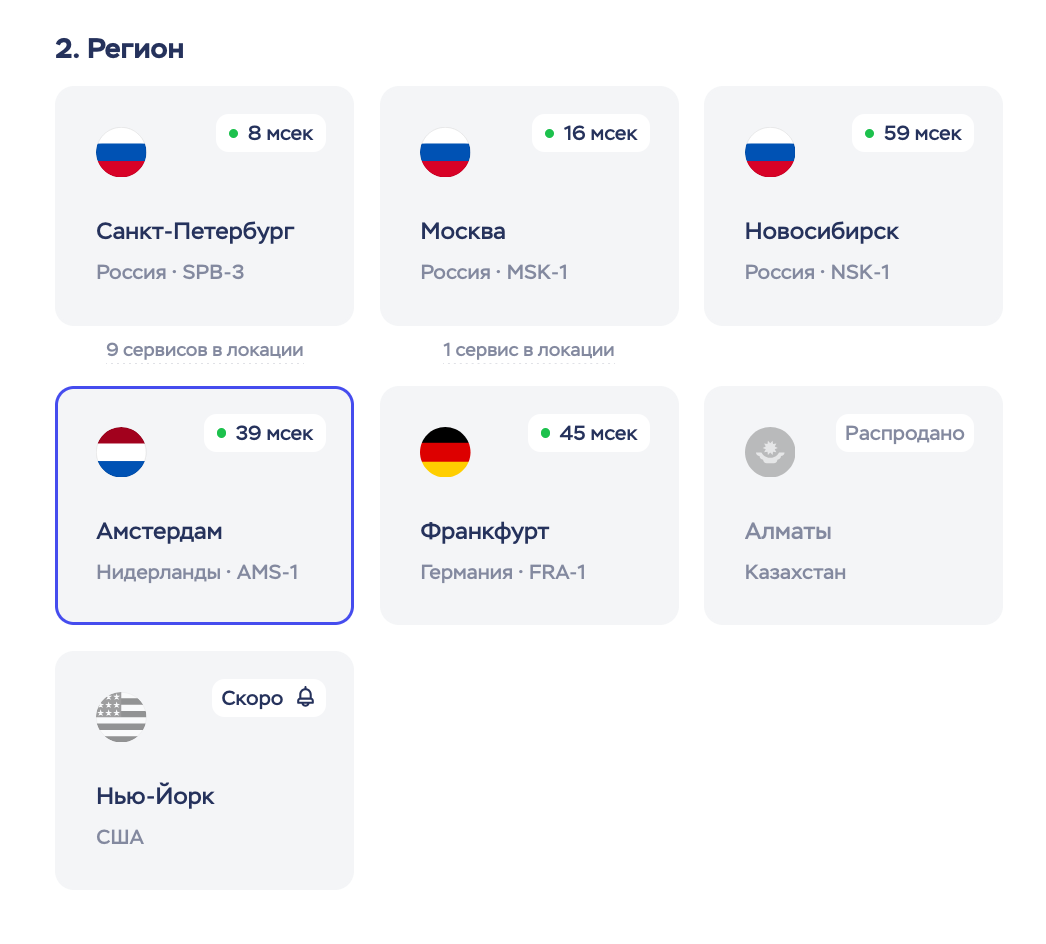

  1. Выберите регион размещения сервера. В примере мы выбираем Нидерланды, но Outline будет работать в том числе на сервере в России.

Cdcec57f 0008 47e8 A92d 94663dc18ae9

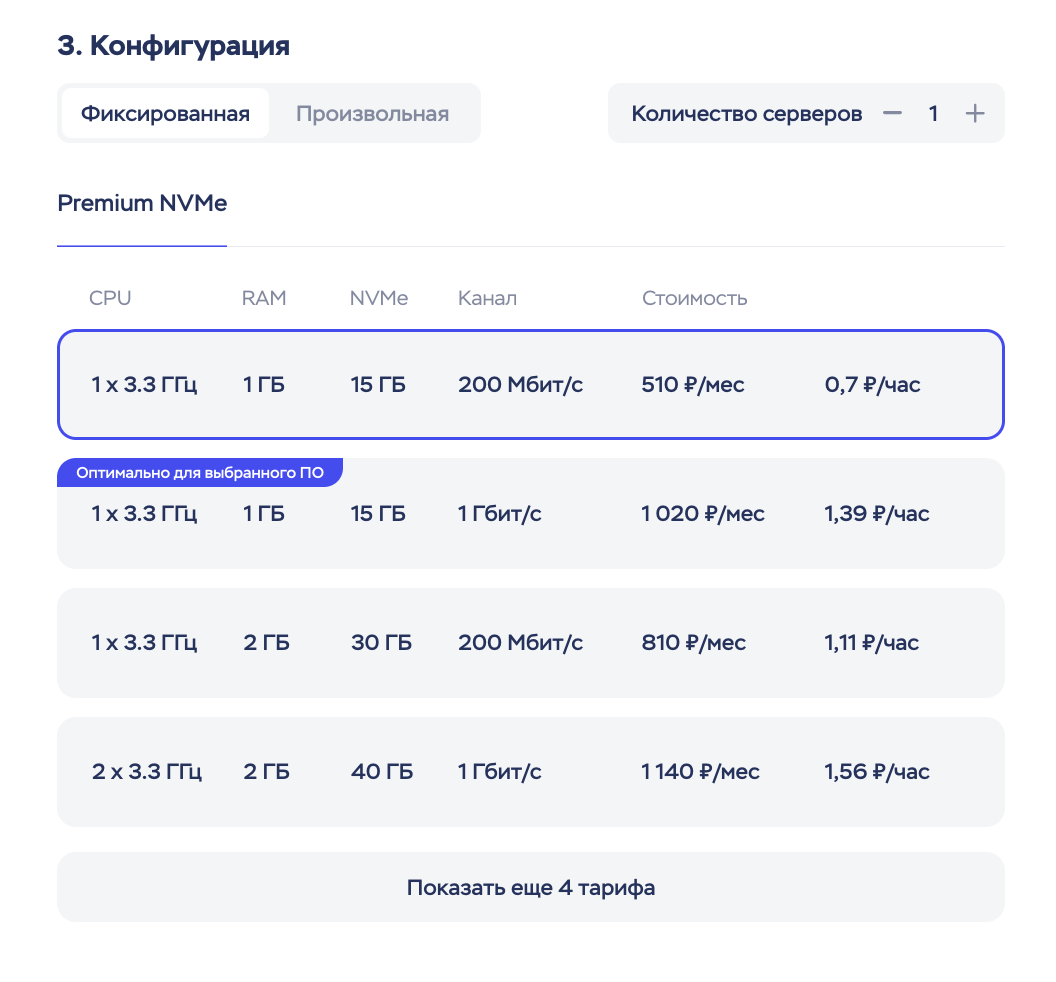

  1. Выберите конфигурацию. Для работы Outline достаточно минимальной конфигурации с 1 CPU, 1 GB RAM и 10 GB диска. Мы установим самый простой конфиг из доступных в Нидерландах.

08232a87 0c8f 4731 A56d 88c2215914e1

  1. В следующем блоке можно отключить бэкапы, если они вам не нужны; остальные параметры можно оставить без изменений.
  2. Нажмите «Заказать» — сервер будет установлен в течение нескольких минут.

Реквизиты подключения, в том числе пароль root, вы найдете на дашборде сервера.

06f14d57 8f5a 41c3 8679 539a08795935

Шаг 2. Установка Outline Manager

Для управления подключениями вам потребуется Outline Manager, который необходимо установить на свой компьютер.

  1. Скачайте версию для своей ОС с официального сайта и установите приложение.

Ddf571d0 03b1 4861 A97d Eec8517b7fc6

  1. Запустите приложение и примите условия использования, кликнув ОК.
  2. Кликните на опцию «Настройте Outline где угодно».

Без Названия

Outline предложит вам простую инструкцию:


Ниже мы опишем, как ее использовать.

Шаг 3. Настройка сервера

  1. Подключитесь к своему серверу Timeweb Cloud по SSH с помощью терминала, PowerShell или Putty. Не используйте для настройки консоль в панели управления — вы не сможете скопировать из нее необходимые данные.

08706ceb D447 4885 A908 D739d180edd9

  1. Серверная часть Outline упакована в Docker-контейнер, поэтому в первую очередь установите Docker. Это можно сделать командой:
curl https://get.docker.com | sh

Bec952cc Df3d 4968 953f B4a15b510ffa

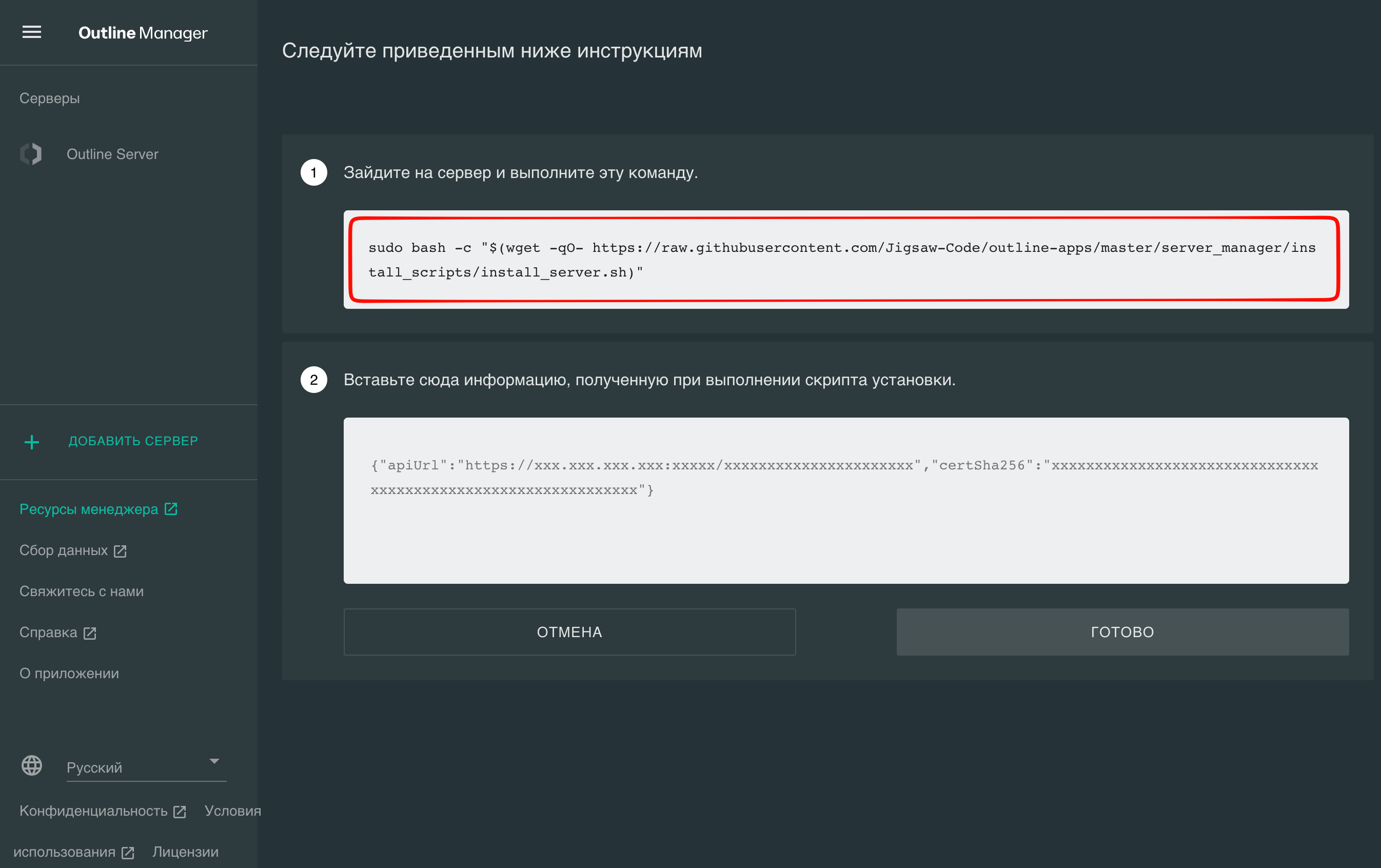

  1. После завершения установки скопируйте команду из Outline Manager (см. предыдущий раздел) и выполните ее на сервере. На момент написания инструкции команда выглядит так:
sudo bash -c "$(wget -qO- https://raw.githubusercontent.com/Jigsaw-Code/outline-server/master/src/server_manager/install_scripts/install_server.sh)"

На этом этапе может возникнуть ошибка:



Last error: curl: (7) Failed to connect to localhost port 29046 after 0 ms: Connection refused
Error response from daemon: Container b1c133cd1bf7e207bbe7d0e25678bd5b49c96d3d451d79773a4c3fea867521b3 is restarting, wait until the container is running



Для ее устранения:

  1. Откройте файл /etc/hosts:
    nano /etc/hosts
  2. Добавьте в него строку:
    127.0.0.1 localhost
  3. Сохраните изменения (Ctrl + X, затем Y и Enter).

После снова выполните команду установки Outline, скопированную из Outline Manager.

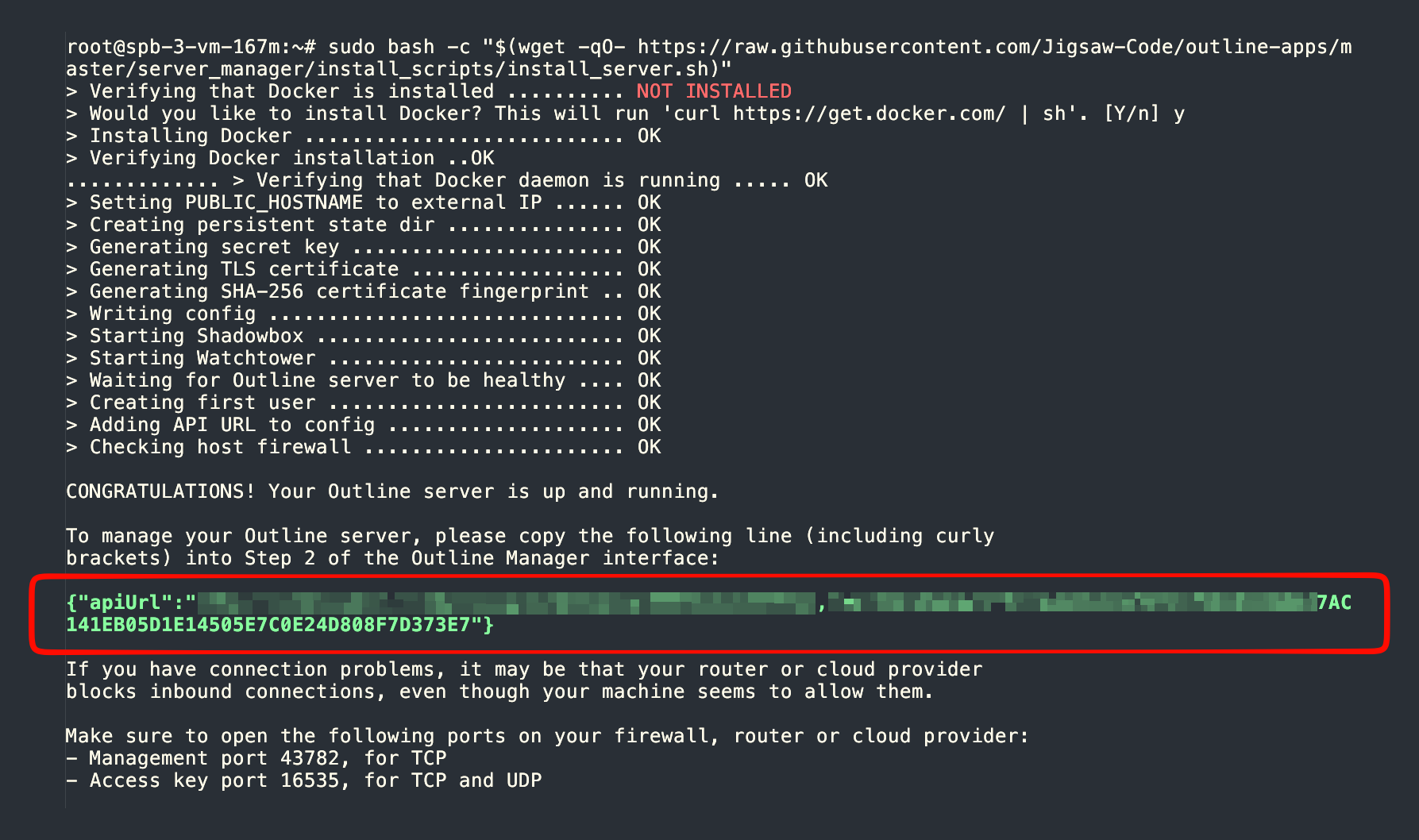

  1. Скопируйте строку из вывода команды, выделенную зеленым.

29cd7e8f B061 40cc 9148 90ddc333a26c

  1. Вставьте ее в окно Outline Manager и нажмите «Готово»:

B59db17b 11e1 4611 9693 Cb0b06dcf1fc

На этом настройка серверной части закончена.

Шаг 4. Создание ключей доступа

Для установки подключения на устройствах будут необходимы ключи доступа. Они создаются в Outline Manager.

  1. Кликните «Добавить новый ключ». При необходимости задайте ключу удобное имя.

24f7ef95 313f 402a 8594 A59ee6680a3c

  1. Кликните на значок «Поделиться» у созданного ключа.

45476339 3725 4774 Ac1c 62530a43c2a9

  1. В открывшемся окне нажмите «Копировать ключ доступа» и «Готово».


Скопированный ключ понадобится на следующем шаге для настройки клиента Outline. Если вы настраиваете клиент на другом устройстве, ключ можно переслать в любом мессенджере.

Шаг 5. Настройка клиента Outline

  1. Скачайте приложение Outline для своего устройства. Ссылки на скачивание можно найти на официальном сайте проекта.


  1. Установите и запустите скачанное приложение.
  2. Нажмите «Добавить сервер», укажите ключ доступа, скопированный из Outline Manager, и нажмите «Добавить сервер».


Готово, сервер добавлен. Теперь вы можете подключиться к сети, нажав на кнопку «Подключить».


Отключить соединение можно будет здесь же.

Устранение проблем

Иногда может некорректно работать один из двух Docker-контейнеров Outline под названием shadowbox, из-за чего не работает персональная сеть.

Проверить можно командой ниже, подключившись к серверу по SSH:

docker ps

В выводе обратите внимание на статус shadowbox. В примере ниже видим, что первый контейнер работает корректно уже 17 часов (статус: Up 17 hours), в то время как второй постоянно перезапускается (статус: Restarting (1) 15 seconds ago):

CONTAINER ID   IMAGE                              COMMAND                  CREATED        STATUS                          PORTS            NAMES
3008f164751f   containrrr/watchtower              "/watchtower --clean…"   17 hours ago   Up 17 hours                     8080/tcp         watchtower
040aac1265a0   quay.io/outline/shadowbox:stable   "docker-entrypoint.s…"   17 hours ago   Restarting (1) 15 seconds ago                    shadowbox

Для устранения проблемы отредактируйте файл /etc/hosts, открыв его в редакторе:

nano /etc/hosts

И добавьте в файл строку:

127.0.0.1 localhost

Сохраните изменения (Ctrl + X, затем Y и Enter).

После контейнер будет работать корректно, и у вас появится доступ к сети.
