Схема инфраструктуры позволяет визуализировать взаимосвязь сервисов, расположенных в рамках одного проекта.
Чтобы открыть схему, перейдите в раздел проектов или разверните список проектов, выберите нужный проект и перейдите на вкладку «Схема инфраструктуры».
На схеме по умолчанию отображаются все сервисы, добавленные в проект. При добавлении нового сервиса он автоматически появится на схеме.
Интерфейс редактора поддерживает различные функции. С помощью меню слева вы можете:
- Добавить текстовый блок;
- Добавить комментарий;

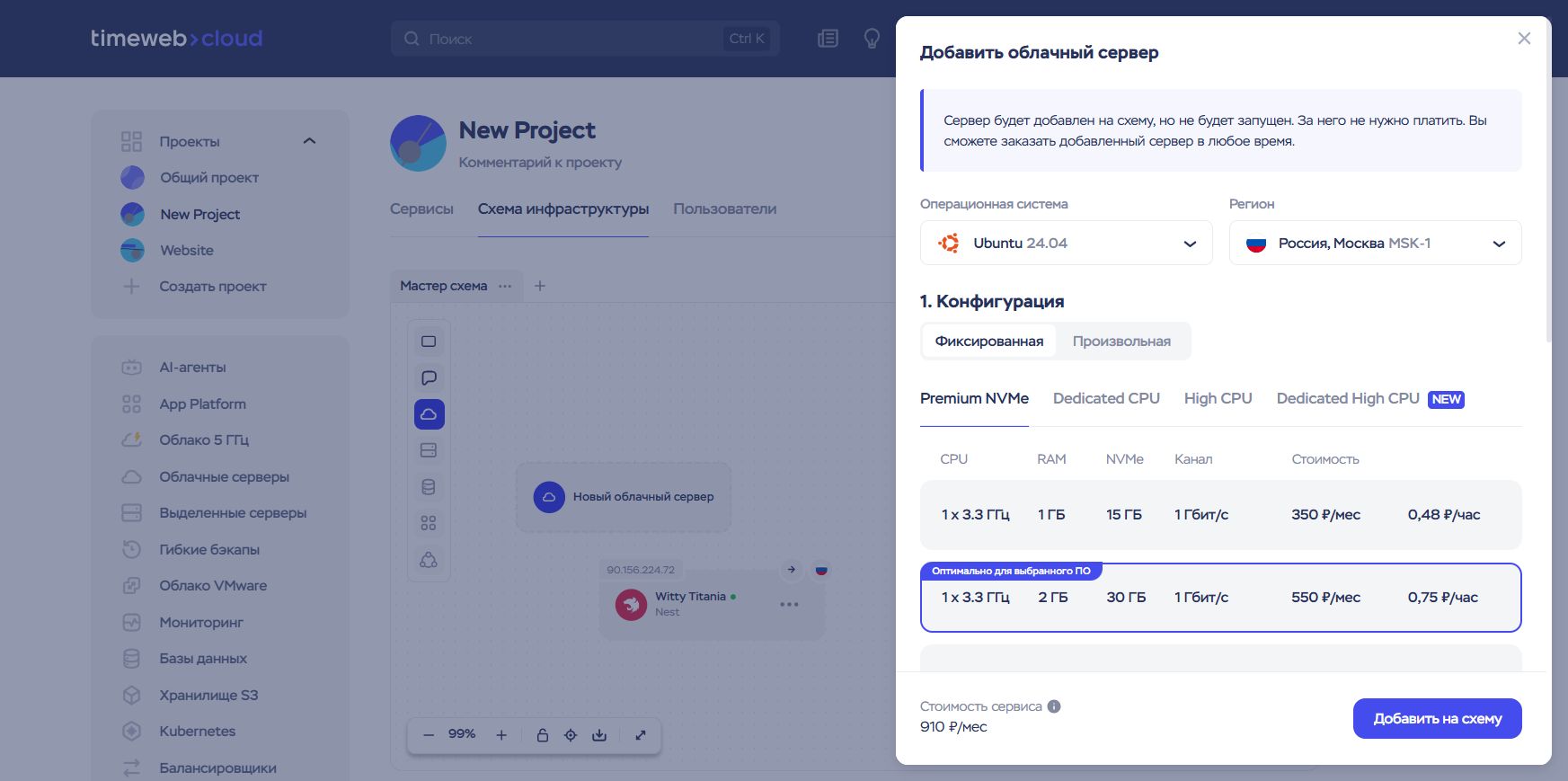

- Создать новый облачный сервер или облачную базу. Вы сможете сразу разместить создаваемый сервис в нужном месте схемы и задать параметры в открывшемся окне.

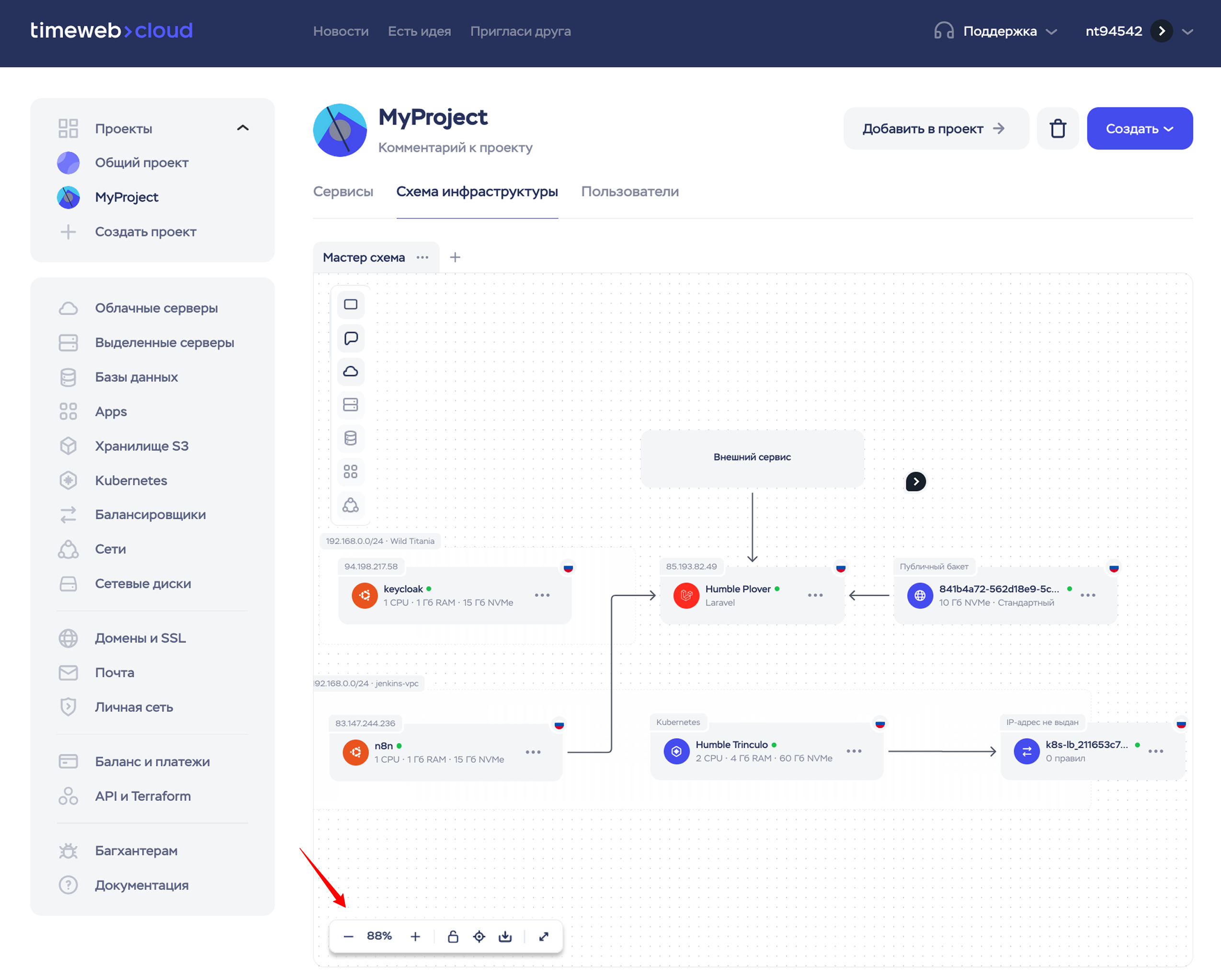

В меню под схемой доступно:
- Масштабирование;
- Блокировка схемы;
- Центрирование схемы;
- Скачивание схемы в формате .png;
- Полноэкранный режим.
Сервисы, объединенные в одну приватную сеть, группируются в общий блок.
Для отображения связи между сервисами можно соединить их стрелкой. Чтобы это сделать, нажмите на нужный сервис и потяните за одну из синих точек. При подведении курсора к одной из сторон другого блока стрелка автоматически «примагнитится» к нему.
Удалить стрелку, комментарий или текстовый блок можно с помощью клавиши Backspace — выделите элемент и нажмите клавишу на клавиатуре.
Нажав на три точки возле любого сервиса, вы можете перейти на его страницу. Для облачных серверов также доступен переход в консоль.
